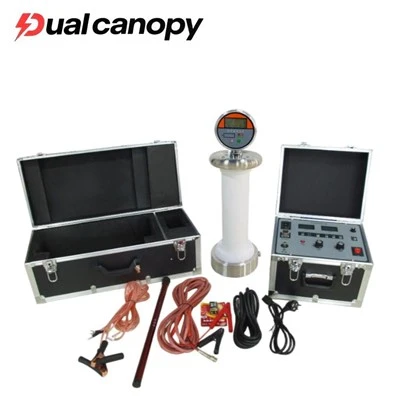

stejnosměrné vysokopotenciální hipot testovací zařízení

Vysokonapěťový generátor stejnosměrného proudu pro vysokonapěťový stejnosměrný proud s vysokým potenciálem hipot je přístroj, který generuje vysokonapěťový stejnosměrný proud. Používá se hlavně pro zkoušky izolace energetických zařízení, zkoušky svodového proudu a zkoušky odolnosti proti stejnosměrnému napětí. Vyhovuje mezinárodním a průmyslovým normám, jako jsou IEC 60-1 a DL/T 848.1. Přijímá sekční design a může se flexibilně přizpůsobit požadavkům testování různých úrovní napětí v rozsahu od 35 kV do 220 kV. Podporuje DC testy pro zařízení, jako jsou svodiče oxidu zinečnatého a kabely.
Jádro stejnosměrného vysokopotenciálového hipotova testovacího zařízení tohoto zařízení využívá technologii pulsně šířkové modulace PWM, vysoce{0}}výkonové IGBT komponenty a obvody pro zvýšení napětí střední frekvence. V kombinaci s designem stínění elektromagnetické kompatibility zajišťuje stabilní výstup. Má funkce rychlé ochrany na úrovni nanosekund-, včetně několika bezpečnostních ochranných mechanismů, jako je přepětí, nadproud a špatné uzemnění, a integruje inteligentní mikro-ampérmetr a funkci uzamčení 0,75násobku napětí, což umožňuje přesné měření charakteristik svodičů průmyslového vysokonapěťového Hipot Testeru. Pracovní zdroj je AC220V s přesností měření 1,0 % a koeficientem zvlnění menším nebo rovným 0,5 %. Je vhodný pro-testování na místě v oblasti energetiky, průmyslu a výzkumu. Mezi hlavní modely patří vysokofrekvenční{13}}zesilování napětí, přenosné a inteligentní typy ovládání, které splňují potřeby různých testovacích scénářů.

stejnosměrné vysokopotenciální hipot testovací zařízení

1. První, kdo přijal technologii počítačového řízení, ovládající modulaci šířky pulzu PWM, měření, ochranu a zobrazení. Zobrazuje výstupní DC vysokonapěťové napětí, proud, nastavení přepětí, časování a informace o ochraně na LCD displeji a má rozhraní RS232 pro komunikaci s počítačem. Mikropočítačový vysokonapěťový stejnosměrný generátor vyrobený společností Yangzhou Guozhi Electric Co., Ltd. je první v oboru, který přijal segmentovanou strukturu, kterou lze použít pro vysoké i nižší napěťové úrovně, přičemž si zachová nezměněnou přesnost. Vezmeme-li příklad 100/200 kV/2 mA, když je v jedné sekci, lze jej použít pro 100 kV/4 mA, které lze použít pro stejnosměrné vysokonapěťové zkoušky elektrických zařízení v systémech 35 kV a nižších, což zajišťuje přesnost měření a zabraňuje přetížení; když je ve dvou sekcích, lze jej použít pro 200 kV/2 mA, což lze použít pro stejnosměrné testy svodičů oxidu zinečnatého a křížených{17}}kabelů 220 kV a méně a oxidačních svodičů zinku a křížených kabelů 110 kV a méně. Skutečně dosahuje dvojího{22}}účelového využití jednoho počítače, což výrazně usnadňuje používání-uživatelů webu.
2. Vysokonapěťový stejnosměrný generátor je první, který zavádí inteligentní ochranu proti selhání uzemnění a funkci alarmu (selhání uzemnění nemůže zvýšit napětí), ochranu proti odpojení obvodu měření napětí (přístroj nemůže zvýšit napětí, když je obvod měření napětí odpojen), tlačítko nouzového zastavení, což výrazně zlepšuje bezpečnost obsluhy během provozu. Generátor vysokonapěťového stejnosměrného proudu má několik ochranných funkcí, jako je nízkonapěťový nadproud, nízkonapěťové{5}}přepětí, vysoko{6}}napěťový nadproud, vysokonapěťové přepětí,-přepětí, ochrana proti nulové poloze a-neuzemnění. Vzorkování poruch využívá vyhrazené senzory s dobou akce na úrovni nanosekund a optický izolační prvek je také na úrovni nanosekund. Doba působení je obecně 10 mikrosekund, což může zcela přerušit hlavní obvod DC. Ochrana před rychlým vypnutím signálu push využívá vyhrazený senzor pro vzorkování na výstupním konci s dobou odezvy na úrovni nanosekund. Prostřednictvím optického izolačního prvku nanosekundové -úrovně a analogového přepínače nanosekundové{15}}úrovně je do 2 mikrosekund přerušen tlakový signál obvodu výkonového zesilovače, což zajišťuje, že v případě zkratu na výstupu nedojde k poškození výkonových zařízení.

3. Je použit vysokofrekvenční obvod pro zvýšení napětí s frekvenčním rozsahem 30 - 50 kHz. Jako první se používá nejnovější technologie pulzně šířkové modulace PUM a vysoce{4}}komponenty IGBT. Podle teorie elektromagnetické kompatibility jsou přijata speciální opatření pro stínění, izolaci a uzemnění, aby bylo zajištěno, že generátor stejnosměrného vysokého napětí- dosahuje vysoké kvality a vydrží jmenovité napětí, aniž by došlo k poškození stroje.
4. Vysokonapěťový stejnosměrný generátor využívá velkou zpětnou vazbu, která výrazně zlepšuje stabilitu napětí. Spouštěcí tlačítko 0,75 UDC - 1 mA bylo speciálně navrženo pro test svodiče přepětí na bázi oxidu zinečnatého. Frekvence byla zvýšena na 30 - 50 kHz, což snižuje objem a hmotnost ovládací skříně a tělesa napěťového posilovače, takže je pohodlnější pro-použití na místě.
5. Vysokonapěťový stejnosměrný generátor vybírá pokročilé komponenty ze Spojených států, Japonska atd. a mezinárodní sériové šasi vyráběné v Německu, přičemž spojuje praktičnost a estetiku.
6. Tělo napěťového posilovače vysokonapěťového generátoru stejnosměrného proudu je vyvinuto pomocí německé technologie. Středofrekvenční-transformátor byl speciálně navržen příslušnými odborníky, má malý objem a velkou kapacitu. Základna těla válce posilovače napětí obsahuje △ - podpěrné nohy Y, které lze při používání roztáhnout do tvaru Y, poskytující stabilní podporu a pohodlí, a lze je po zabalení stáhnout do tvaru △ a skrýt je v základně.
7. Plně stíněný automatický-mikroampérmetr pro změnu převodovky, který je součástí vysokonapěťového stejnosměrného generátoru, má kovové pouzdro. Vnější LCD displej používá pro spojení s pouzdrem vodivé sklo a pouzdro měřiče nemá žádná tlačítka. Testovací vedení a stínící vedení jsou koaxiálně vyvedeny, čímž je dosaženo skutečného plného stínění. Měřič proudu je 4 1/2místný měřič s displejem, který dokáže automaticky přepínat rychlostní stupně od 0 - 200 - 2000 μA, což výrazně zlepšuje rozlišení unikajícího proudu.

IEC 60-1: 1989 Vysokonapěťová zkušební technologie – Část 1: Obecné požadavky na zkoušky
GB/T 16927.1-1997 Technologie vysokonapěťových zkoušek – Část 1: Obecné požadavky na zkoušky
IEC 60-1: 1994 High Voltage Test Technology – Část 2: Systém měření
GB/T 16927.1-1997 Vysokonapěťová zkušební technologie – Část 2: Systém měření
DL 474.2-92 Pokyny pro experimenty s izolací v terénu – DC vysokonapěťový test
ZBF 24002 Směrnice pro použití polních stejnosměrných a střídavých zařízení pro měření výdržného napětí
Všeobecné provozní podmínky pro vysokonapěťový DC generátor:
Napájení: AC 220V (-20% až +10%) 50Hz
Teplota provozního prostředí: -10 stupňů až 40 stupňů
Relativní vlhkost: Ne více než 90 % (bez kondenzace)
Nadmořská výška: pod 2000 metrů
Technické parametry vysokonapěťového DC generátoru
Napájení: AC 220V (-20% až +10%) 50Hz
Provozní režim: Přerušované používání, jmenovitá zátěž po dobu 60 minut
Přesnost měření napětí: 1,0 % (plný rozsah) ±2 číslice
